Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Nguồn điện đầu vào: | 12 ~ 48V DC (Khối đầu cuối) | Sự bảo vệ: | Bảo vệ ánh sáng 6KV, bảo vệ IP40 |
|---|---|---|---|
| Cài đặt: | DIN-Rail hoặc giá treo tường | Nhiệt độ làm việc: | -40 + 85 ℃ |
| Kích thước (L × W × H): | 118mm × 86mm × 39mm | Trọng lượng sản phẩm: | 0,36kg |
| Giao diện: | Cổng Ethernet 4x10 / 100Base-T + Cổng quang 1x 100Mbps |
1. Tổng quan

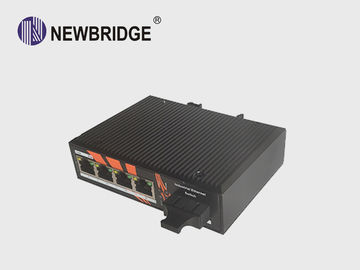

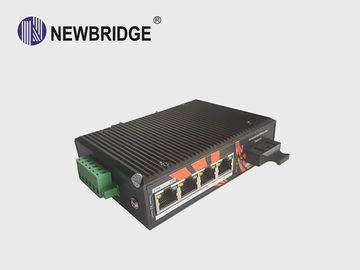

Thiết bị chuyển mạch Ethernet công nghiệp Newbridge®ND-X820-1FX4TX sử dụng kiến trúc cửa hàng, thiết kế không quạt và tiết kiệm năng lượng. Ưu điểm của sản phẩm là nhỏ, tiện lợi và dễ bảo trì. Thiết kế sản phẩm tuân thủ tiêu chuẩn Ethernet, bổ sung các biện pháp chống sét, chống tĩnh điện. Nó áp dụng cho phạm vi nhiệt độ hoạt động rộng từ -40oC ~ + 85oC với hiệu suất ổn định và đáng tin cậy. Thiết bị này có thể được áp dụng rộng rãi cho các lĩnh vực truyền dữ liệu băng rộng khác nhau như giao thông thông minh, viễn thông, an ninh, chứng khoán tài chính, hải quan, vận chuyển, điện, bảo tồn nước và các mỏ dầu.
2 Tính năng, đặc điểm
ND-X820-1FX4TX-SC |
l Tự động học địa chỉ MAC và lão hóa l 10 / 100Mbps Tự động đàm phán, tự động MDI-MDI-X l Đèn LED để theo dõi công suất / liên kết / hoạt động l Hỗ trợ 10 / 100Mbps-Full / Half-duplex l Hỗ trợ cài đặt DIN-Rail l Hỗ trợ kết nối Daisy-Chain l Hỗ trợ điều khiển phát sóng l Truyền dữ liệu tối đa. Hỗ trợ: 1518 byte l Bảo vệ siêu nhẹ, bảo vệ IP40. l Loại bỏ nhiệt tuyệt vời mà không cần quạt làm mát. l Đầu vào nguồn DC kép dự phòng. l Áp dụng cho Hệ thống giám sát giao thông thông minh đô thị (ITS), Thành phố an toàn. l Môi trường công nghiệp khắc nghiệt hoặc yêu cầu cao hơn l Cổng 6KV Chống sét l -40 ℃ ~ + 85 ℃ phạm vi nhiệt độ hoạt động. l Bảo hành 3 năm |
3 . Thông số kỹ thuật
tên sản phẩm | Bộ chuyển mạch sợi công nghiệp 4 cổng 10 / 100Mbps |
| dòng sản phẩm | ND-X820-1FX4TX |
| Giao diện | Cổng Ethernet 4x10 / 100Base-T + Cổng quang 1x 100Mbps |
Giao thức mạng | IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; IEEE802.3u; 100Base-TX / FX; IEEE802.3ab 100Base-T; IEEE802.3z 100Base-X; IEEE802.3x; |
Phương tiên mạng truyền thông | 10BASE-T: Cat3,4,5 UTP (≤100 mét) 100BASE-TX: U5 Cat5 trở lên (≤100 mét) |
| Truyền thông sợi | Đa chế độ: 2KM Chế độ đơn: 20/40/60 / 80KM Giao diện: SC / SFP |
Đặc tả hiệu suất | Băng thông: 1Gbps Bộ nhớ đệm gói: 512K Tốc độ chuyển tiếp gói 10 Mbps: 14880 pps / cổng Tốc độ truyền gói 100Mbps: 148800 pps / cổng Bảng địa chỉ MAC: 1M Trì hoãn chuyển tiếp: <3us |
| Chế độ chuyển tiếp | Lưu trữ và chuyển tiếp |
| Sự bảo vệ | Bảo vệ ánh sáng 6KV, bảo vệ IP40 |
| Đèn LED | Sức mạnh: PWR; Liên kết; PoE; Liên kết / Đạo luật |
Cung cấp năng lượng | Công suất đầu vào: 12 ~ 48VDC (Khối đầu cuối) Công suất đầu vào: 2 * 12 ~ 48VDC (Dự phòng dự phòng nguồn kép) Tiêu thụ làm việc: <5W Kết nối: thiết bị đầu cuối Phoenix Bảo vệ quá tải: 20A Bảo vệ phân cực ngược: 30s Liên hệ báo động: Không |
| Thông số kỹ thuật khác | |
Môi trường làm việc | Nhiệt độ làm việc: -40 + 85 ℃; Nhiệt độ lưu trữ: -45 + 85 ℃ Độ ẩm tương đối: 5% ~ 95% (không ngưng tụ) |
Tiêu chuẩn công nghiệp | FCC CFR47 Phần 15, EN55022 / CISPR22, EMS loại A: IEC6100-4-2 (ESD): ± 8kV (tiếp xúc), ± 15kV (không khí) IEC6100-4-3 (RS): 10V / m (80 MHz-2GHz) IEC6100-4-4 (EFT): Cổng nguồn: ± 4kV; Cổng dữ liệu: ± 2kV IEC6100-4-5 (Surge): Cổng nguồn: ± 2kV / DM, ± 4kV / CM; Cổng dữ liệu: ± 2kV IEC6100-4-6 (CS): 3V (10kHz-150kHz); 10V (150kHz-80 MHz) IEC6100-4-16 (Dẫn truyền chế độ chung): 30V (tiếp), 300V (1s) IEC (EN) 61000-4-8: hỗ trợ IEC 60068-2-27 (Sốc): hỗ trợ IEC 60068-2-32 (Freefall): hỗ trợ IEC 60068-2-6 (Rung): hỗ trợ |
| Vỏ | IP40 bảo vệ lớp, vỏ kim loại |
| Cài đặt | DIN-Rail hoặc giá treo tường |
Danh sách đóng gói | Công tắc PoE công nghiệp 1 × (cộng với khối đầu cuối) 1 × Hướng dẫn sử dụng / Giấy chứng nhận chất lượng / Thẻ bảo hành Bộ lắp đặt DIN-Rail |
Chứng nhận | Dấu CE, thương mại; FCC Phần 15 Lớp B; Lớp B VCCI EN 55022 (CISPR 22), Lớp B |
| MTBF | 300.000 giờ |
| Trọng lượng & Kích thước | Trọng lượng sản phẩm: 0,36kg Kích thước sản phẩm (L × W × H): 118mm × 86mm × 39mm |
| Sự bảo đảm | 3 năm |
4 . Thông tin đặt hàng
| Phần không | Mô tả sản phẩm | Đơn vị |
| ND-X820-1FX4TX-SC | Công tắc sợi không quản lý 4 * 10/100 Base-Tx, cổng SC 1 * 100M, Công nghiệp, hợp kim nhôm, DIN Rail, cung cấp điện ~ 48V, Nhiệt độ rộng (-40 ° C-85 ° C), CE-FCC -RoHS - Bộ nguồn DC không được bao gồm theo mặc định. | máy tính |
| ND-X820-1FX4TX-SFP | Công tắc sợi không quản lý 4 * 10/100 Base-Tx, Khe cắm SFP 1 * 100M, Công nghiệp, hợp kim nhôm, DIN Rail, cung cấp điện ~ 48V, Nhiệt độ rộng (-40 ° C-85 ° C), CE-FCC -RoHS - Bộ nguồn DC không được bao gồm theo mặc định. | máy tính |
