| Tòa nhà 4A B Khu công nghiệp Zhuao Gushu Xixiang Baoan Thâm Quyến Trung Quốc, 518126 | info@newbridge.com.cn |
 |
| Nguồn gốc: | Shenzhen, Trung Quốc |
| Hàng hiệu: | NEWBRIDGE |
| Chứng nhận: | FCC,CE |
| Số mô hình: | ND-8010HDL |
| Số lượng đặt hàng tối thiểu: | 1pc |
|---|---|
| Giá bán: | negotiable |
| chi tiết đóng gói: | đóng gói có thể được thực hiện theo yêu cầu của khách hàng, thường được sử dụng trong thùng carton |
| Thời gian giao hàng: | Theo định lượng và thả giống, 3-4 ngày làm việc sau khi thanh toán |
| Điều khoản thanh toán: | T/T, Western Union |
| Khả năng cung cấp: | Theo các sản phẩm khác nhau, sản lượng hàng tháng là khác nhau |
| Mô hình: | ND8010HDL | Loại tín hiệu: | SD-SDI (270Mbps) / HD-SDI (1.485Gbps) |
|---|---|---|---|
| Nhiệt độ hoạt động: | 0 ° C ~ 60 ° C / 32 ° F ~ 140 ° F | Cung cấp điện: | 5 ~ 24DC |
| Nhiệt độ lưu trữ: | -30 ° C ~ 70 ° C / -22 ° F ~ 158 ° F | Kích thước: | 110x 48 x 25 mm / 4,33 x 1,89 x 0,98 inch |
| Làm nổi bật: | chuyển đổi hdmi sang sdi,chuyển đổi hdmi sang hd sdi |
||

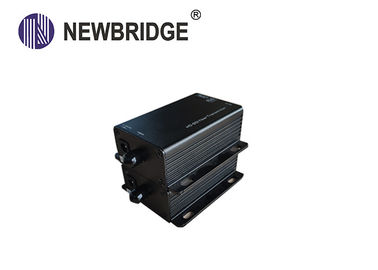

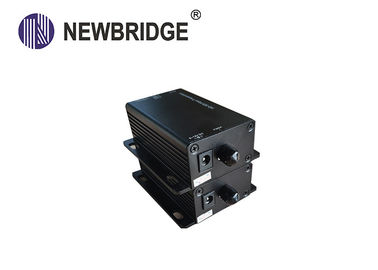

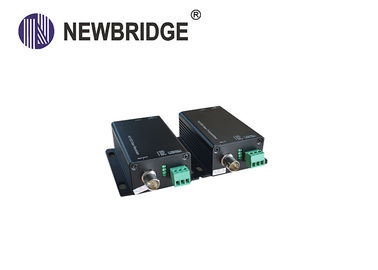

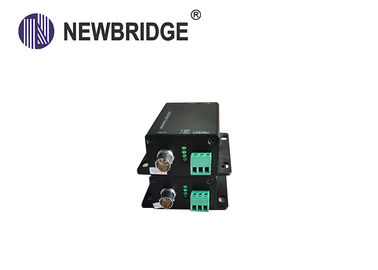

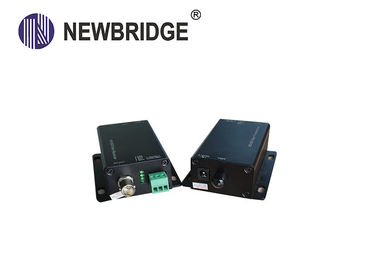

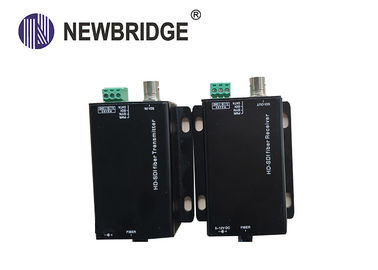

Bộ thu phát quang Mini Type HD SDI với chế độ đơn sợi
1. Tổng quan
Bộ thu phát quang Newbridge® ND8010HDL HD-SDI là một bộ thu phát quang HD-SDI loại mini. Đây là một thiết bị truyền dẫn hoàn hảo và kinh tế để truyền video HD / HD-SDI, âm thanh nhúng và dữ liệu RS485 qua cáp quang.
Máy phát được sử dụng làm đầu gửi, Máy thu được sử dụng làm đầu nhận. nó hỗ trợ chuẩn SMPTE292M, SMPTE259M, cũng như định dạng tín hiệu TV kỹ thuật số DVB-ASI (EN50083-9).
ND8010HDL | l Hỗ trợ tín hiệu âm thanh nhúng video 1 kênh HD-SDI qua cáp quang l Tự động phát hiện SD, HD, tốc độ truyền được hỗ trợ từ 270M bit / s đến 1.485G bit / s l Khoảng cách truyền là từ 0km đến 80KM thông qua sợi đa mode hoặc sợi quang chế độ đơn. l Hỗ trợ SMPTE 259M (1.485Gbps), SMPTE 259M (270Mbps) và DVB-ASI l Hỗ trợ chức năng cắm và phát
|
2 Sơ đồ ứng dụng
3. Thông số kỹ thuật
| M od el | Máy thu và phát quang HD-SDI |
| Số lượng / loại | Chế độ đơn, Sợi đơn |
| Tối đa Khoảng cách | 0m-20Km (tùy chọn 40km / 60km) |
| Kết nối | FC |
| Độ dài sóng | 1310nm / 1550nm |
| Sức mạnh truyền | -10dbm -3dbm |
| Độ nhạy thu tối đa | <-34dbm |
| Loại tín hiệu | SD-SDI (270Mbps) / HD-SDI (1.485Gbps) |
| Hỗ trợ định dạng đầu vào | SD: 525i @ 59,94Hz, 625i @ 50Hz HD: 720p @ 25Hz / 29.97Hz / 30Hz 720p @ 50Hz / 59.94Hz / 60Hz 1080i @ 50Hz / 59,94Hz / 60Hz 1080p @ 23,98Hz / 24Hz / 25Hz / 29Hz / 3 0Hz |
| Tiêu chuẩn video | SMPTE 292M và SMPTE 259M |
| DỮ LIỆU phương pháp | RS-485 / Bán song công |
| P o w er Cung cấp y | 5 ~ 24DC |
| P o w e r C trên tổng p t io n | 3 ~ 5 Watts |
| O p e r a t in g T em p e r a t u r e | 0 ° C ~ 60 ° C / 32 ° F ~ 140 ° F |
| Nhiệt độ lưu trữ | -30 ° C ~ 70 ° C / -22 ° F ~ 158 ° F |
| R e l a t i v e Hu m idi ty | 20 ~ 90% rh (không ngưng tụ) |
| Tôi không biết | 110x 48 x 25 mm / 4,33 x 1,89 x 0,98 inch |
| Cân nặng | 220g (Tx và Rx) |
4. Thông tin đặt hàng
| Phần không | Mô tả sản phẩm | Đơn vị |
| ND-8010HDL-Tx | Máy phát quang HD-SDI | chiếc |
| ND-8010HDL-Rx | Đầu thu quang HD-SDI | chiếc |
