Tòa nhà 4A B Khu công nghiệp Zhuao Gushu Xixiang Baoan Thâm Quyến Trung Quốc, 518126 | info@newbridge.com.cn |
Nguồn gốc: | Shenzhen, Trung Quốc |
Hàng hiệu: | NEWBRIDGE |
Chứng nhận: | FCC,CE |
Số mô hình: | ND6110G |
Số lượng đặt hàng tối thiểu: | 1pc |
---|---|
Giá bán: | Negotiation |
chi tiết đóng gói: | đóng gói có thể được thực hiện theo yêu cầu của khách hàng, thường được sử dụng trong thùng carton |
Thời gian giao hàng: | Theo định lượng và thả giống, 3-4 ngày làm việc sau khi thanh toán |
Điều khoản thanh toán: | T/T, Western Union |
Khả năng cung cấp: | Theo các sản phẩm khác nhau, sản lượng hàng tháng là khác nhau |
Mô hình: | ND6110G | Phạm vi tín hiệu SDI: | Trang 0,8V |
---|---|---|---|
Trở kháng SDI: | 75 ohms | Cung cấp điện: | Đầu nối nguồn DC DC, 1A w / Khóa |
Nhiệt độ lưu trữ: | -30 ° C ~ 70 ° C / -22 ° F ~ 158 ° F | Kích thước: | 112x 117x 25 mm / 4,40x 4,46 x 0,98 inch |
Trọng lượng: | 280g |

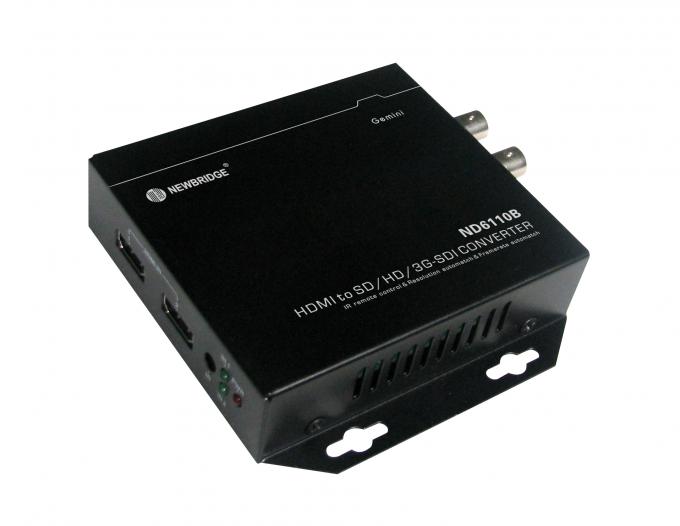

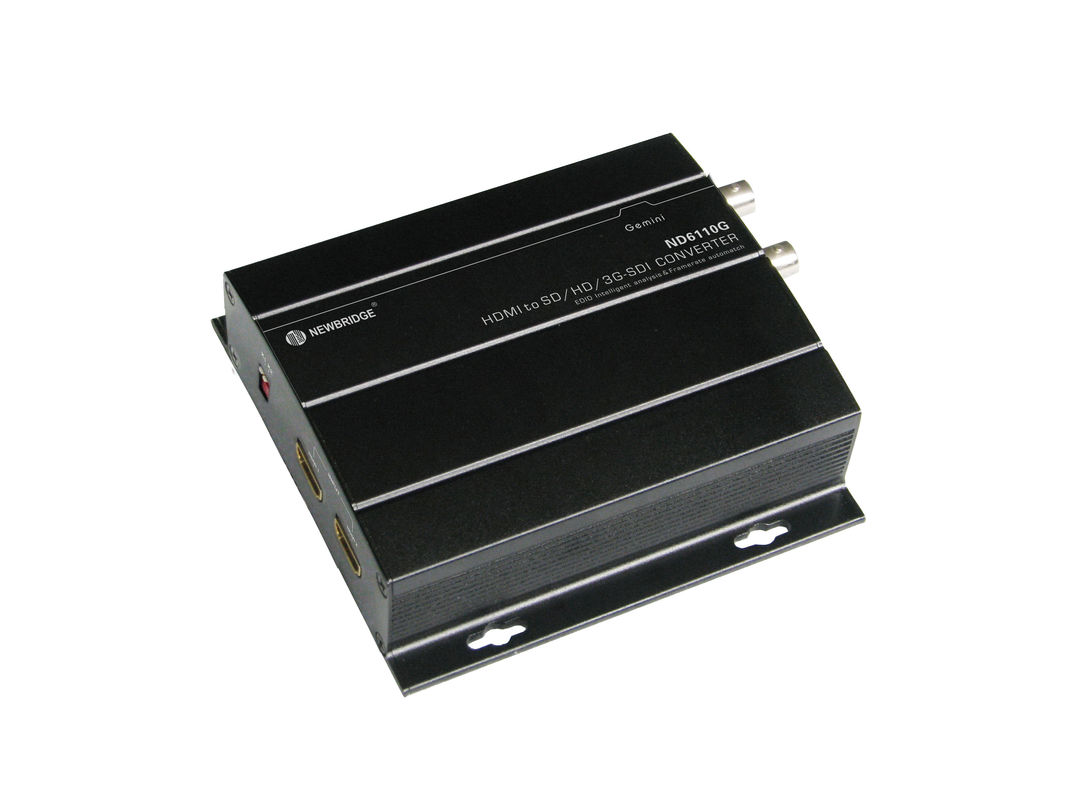

Bộ thu phát cáp HDMI sang 3G SDI thân thiện với người dùng có cổng HDMI 2 * 1080P
1. Tổng quan
Bộ chuyển đổi HDMI sang SD / HD / 3G-SDI của Newbridge® NB6110B chủ yếu được sử dụng để chuyển đổi tín hiệu Giao diện đa phương tiện độ phân giải cao (HDMI) một kênh thành tín hiệu Giao diện kỹ thuật số nối tiếp (HD-SDI). tách và chuyển đổi tín hiệu âm thanh HDMI, sau đó nhúng nó vào tín hiệu HD-SDI để đạt được việc truyền đồng bộ hóa âm thanh và hình ảnh
2. Tính năng
ND6110B | l Hỗ trợ chức năng kết nối loạt trong Máy phát và Máy thu và dễ dàng xây dựng hệ thống mạng bằng trình cài đặt. l Dễ dàng chuyển đổi giữa hai nguồn HDMI bằng Điều khiển từ xa. l Tín hiệu HDMI chuyển đổi tín hiệu SDI để đạt được đường truyền dài. l Khoảng cách truyền có thể lên tới 120 mét (400 feet Max) cho 1080p bằng Cáp RG-6U. l Duy trì độ phân giải video liên kết đơn HDMI cao nhất 1080P @ 30Hz / 60Hz. l Hỗ trợ các định dạng video kỹ thuật số ở Chế độ màu sâu với tốc độ lên tới 12 bit / màu. l Hỗ trợ đầy đủ âm thanh và video HDMI. l Chế độ bình thường và chuyển đổi chế độ Turbo l Cung cấp năng lượng và chỉ báo định dạng tín hiệu SDI |

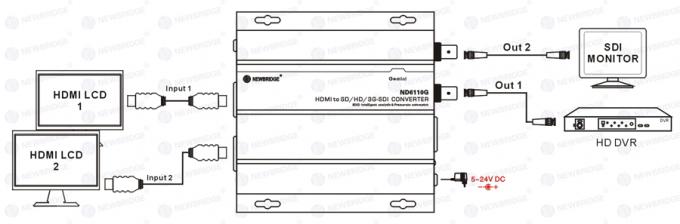

3 Sơ đồ ứng dụng
4 . Kích thước
5. Thông số kỹ thuật
Mo d el | ND6110B |
Trong p ut Trong t er f a c e | 2 lần HDMI |
F r eq u ency B a n d wi d th | 225 MHz / tối đa tiêu chuẩn với HDCP: HDMI 1.3 |
Sup p ort Trong p ut F orm a t | 480i, 576i, 720p @ 50 / 60,1080i @ 50 / 60,1080p @ 24/25/30, 1080p50/60 |
SDI O ut I n t er f ace | 2x BNC (SD-SDI / HD-SDI / 3G-SDI) |
S D I Sig n al Ran g e | Trang 0,8V |
S D I Imp e da n ce | 75 ohms |
S D I Cou p li n g T ype | Khớp nối AC |
Jitter tín hiệu SDI (giá trị điển hình) | Giao diện người dùng SD-SDI≤0.1 HD-SDI≤0.2UI Giao diện người dùng 3G-SDI≤0.4 |
M a x. Ra p ut Co a x Le n g th | Belden 1694A SD-SDI 400m / 1300ft; HD-SDI 200m / 600ft; 3G-SDI 140m / 450ft |
P ow er S u p ply | Đầu nối nguồn DC DC, 1A w / Khóa |
P ow er Co ns u m p tion | 3 ~ 6 Watts |
O pe r a t i ng T em p e r a tu r e | -10 ° C ~ 60 ° C / 14 ° F ~ 140 ° F |
S t o r a g e T empe r a tu r e | -30 ° C ~ 70 ° C / -22 ° F ~ 158 ° F |
R el a ti v e H umi d i ty | 20 ~ 90% rh (không ngưng tụ) |
Kích thước | 112x 117x 25 mm / 4,40x 4,46 x 0,98 inch |
Cân nặng | 280g |
6 . Thông tin đặt hàng
Phần không | Mô tả sản phẩm | Đơn vị |
ND6110B | Bộ chuyển đổi HDMI sang SD / HD / 3G-SDI | chiếc |
