Tòa nhà 4A B Khu công nghiệp Zhuao Gushu Xixiang Baoan Thâm Quyến Trung Quốc, 518126 | info@newbridge.com.cn |
Nguồn gốc: | Shenzhen, Trung Quốc |
Hàng hiệu: | NEWBRIDGE |
Chứng nhận: | FCC,CE |
Số mô hình: | ND8014D |
Số lượng đặt hàng tối thiểu: | 1pc |
---|---|
Giá bán: | Negotiation |
chi tiết đóng gói: | đóng gói có thể được thực hiện theo yêu cầu của khách hàng, thường được sử dụng trong thùng carton |
Thời gian giao hàng: | Theo định lượng và thả giống, 3-4 ngày làm việc sau khi thanh toán |
Điều khoản thanh toán: | T/T, Western Union |
Khả năng cung cấp: | Theo các sản phẩm khác nhau, sản lượng hàng tháng là khác nhau |
Mô hình: | ND8014D | Độ dài sóng: | 1310nm / 1550nm |
---|---|---|---|
Loại tín hiệu: | SD-SDI (270Mbps) / HD-SDI (1.485Gbps) | Cung cấp điện: | AC110V / 220v |
Nhiệt độ lưu trữ: | -30 ° C ~ 70 ° C / -22 ° F ~ 158 ° F | Kích thước: | 480 * 162 * 43mm / 18.9 * 6.38 * 1.69 inch |
AC 220 V CE CE Chứng nhận Bộ chuyển đổi quang HD SDI 1550nm Hỗ trợ Video 4/8 kênh
1. Tổng quan
Bộ thu phát quang sê-ri Newbridge® ND8014D / ND8018D SD / HD-SDI là một nhóm thiết bị truyền dẫn hoàn hảo và kinh tế để truyền video 4CH / 8CH SD / HD-SDI đến khoảng cách xa hơn bằng một sợi cáp, âm thanh nhúng và dữ liệu RS485 qua cáp quang -oplic.
Máy phát được sử dụng làm gửi và nhận được sử dụng làm nhận. Hỗ trợ hệ thống theo tiêu chuẩn SMPTE292M, SMPTE259M, cũng như định dạng tín hiệu TV kỹ thuật số DVB-ASI (EN50083-9).
ND-8018D | l Hỗ trợ tín hiệu âm thanh nhúng video 4/8 kênh SD / HD / 3G-SDI qua cáp quang l Tự động phát hiện SD, HD, tốc độ truyền được hỗ trợ từ 270M bit / s đến 1.485G bit / s l Khoảng cách truyền là từ 0km đến 60KM thông qua sợi đa mode hoặc sợi quang chế độ đơn. l Hỗ trợ SMPTE 259M (1.485Gbps), SMPTE 259M (270Mbps) và DVB-ASI l Với dữ liệu 2CH Bi-Di l Chỉ thị trạng thái hoạt động bằng đèn LED |
3 Sơ đồ ứng dụng

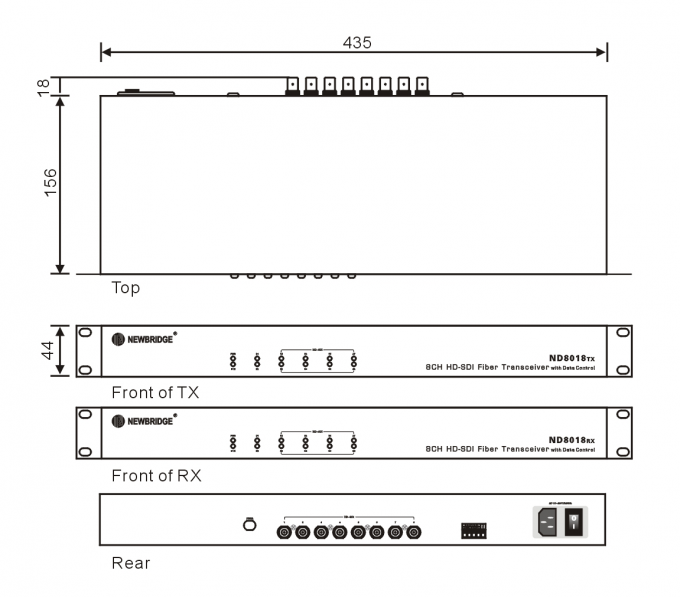

4. Kích thước
ND8104D
ND8018D
5. Thông số kỹ thuật
M od el / Tên | ND8104D | ND8108D | |
Số lượng / loại | Chế độ đơn, Sợi đơn | ||
Cổng video | 4CH BNC SD / HD-SDI | 8CH BNC SD / HD-SDI | |
Khoảng cách truyền | 0m-20Km / 40km / 60KM tùy chọn | ||
Đầu nối sợi | FC | ||
Độ dài sóng | 1310nm / 1550nm | ||
Sức mạnh truyền | -10dbm -3dbm <-34dbm | ||
Độ nhạy thu tối đa | <-34dbm | ||
Loại tín hiệu | SD-SDI (270Mbps) / HD-SDI (1.485Gbps) | ||
Hỗ trợ định dạng đầu vào | SD: 525i @ 59,94Hz, 625i @ 50Hz HD: 720p @ 25Hz / 29.97Hz / 30Hz 720p @ 50Hz / 59.94Hz / 60Hz 1080i @ 50Hz / 59,94Hz / 60Hz 1080p @ 23,98Hz / 24Hz / 25Hz / 29Hz / 30Hz | ||
Tiêu chuẩn video | SMPTE 292M, SMPTE 259M | ||
DỮ LIỆU phương pháp | 2CH RS-485 / Half duplex / Thiết bị đầu cuối công nghiệp | ||
Cấp điện ra | 800mVp-p ± 10% | ||
Trong-0ut Ohm | 75Ohm | ||
Âm thanh kỹ thuật số | 48KHz | ||
Kênh âm thanh kỹ thuật số AES | 8CH | ||
P o w er Cung cấp y | AC110V / 220v | ||
P o w e r C trên tổng p t io n | 3 ~ 5 Watts | ||
O p e r a t in g T em p e r a t u r e | 0 ° C ~ 60 ° C / 32 ° F ~ 140 ° F | ||
Nhiệt độ lưu trữ | -30 ° C ~ 70 ° C / -22 ° F ~ 158 ° F | ||
R e l a t i v e Hu m idi ty | 20 ~ 90% rh (không ngưng tụ) | ||
Tôi không biết | 480 * 162 * 43mm / 18.9 * 6.38 * 1.69in | ||
Cân nặng | 2880g (Tx và Rx) | 2950g (Tx và Rx) |
6 . Thông tin đặt hàng
Phần không | Mô tả sản phẩm | Đơn vị |
ND-8014D-Tx | Máy phát quang SD / HD-SDI | chiếc |
ND-8014D-Rx | Đầu thu quang SD / HD-SDI | chiếc |
ND-8018D-Tx | Máy phát quang SD / HD-SDI | chiếc |
ND-8018D-Rx | Đầu thu quang SD / HD-SDI | chiếc |
